首页 > 快充协议芯片 > 深圳SW2303（多协议快充芯片）

  • 深圳SW2303（多协议快充芯片）

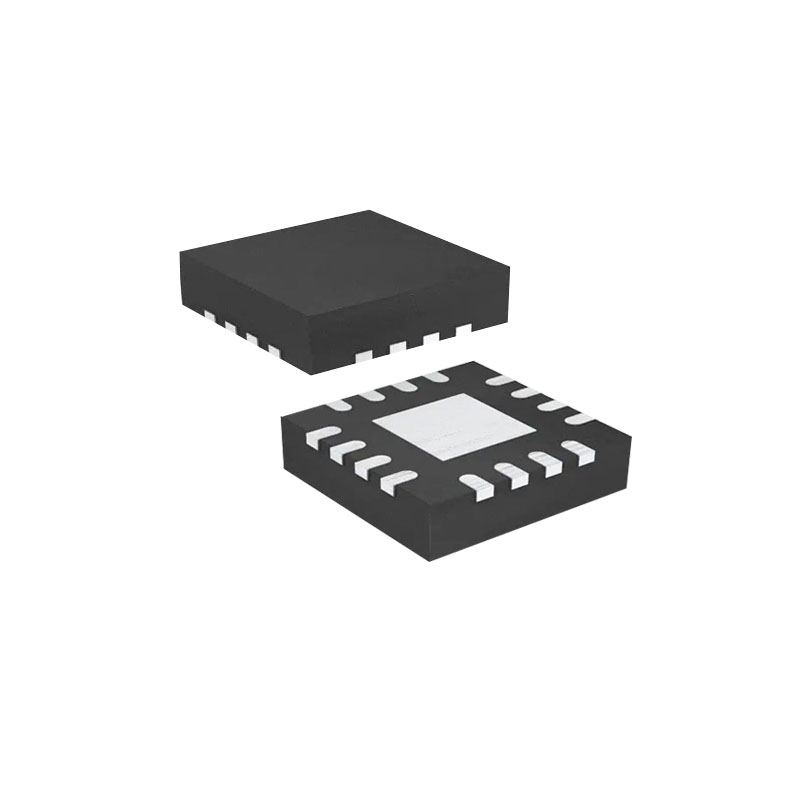

深圳SW2303（多协议快充芯片）

产品品牌：智融

产品型号：SW2303

产品封装：QFN-16(4x4mm)

产品特性：A或C 单口；PD/QC/FCP/高低压 SCP/AFC/SFCP/PE多种快充协议；支持光耦反馈/FB控制

应用范围：车充，适配器，排插

产品价格：欢迎咨询0755-86003350

资料下载：

1. 概述
  SW2303 是一款高集成度的 Type-C 口/Type-A 口深圳快充协议芯片，支持 PD、QC、FCP、高低压 SCP、AFC、SFCP 以及 PE 等主流快充协议，支持光耦反馈和 FB 反馈两种工作模式。SW2303 集成了 CV/CC控制环路，Type-C 接口逻辑，快充协议控制器，以及多种安全保护功能。配合 ACDC 或 DCDC 以及少量的外围元器件，即可组成完整的高性能的 Type-C 口/Type-A 口快速充电解决方案。
2. 应用领域
  车充
  适配器
  插排
3. 规格
* 电源管理
   宽输入电压范围 3.0~25V
   支持光耦反馈控制
   支持 FB 反馈控制
   集成 CV 和 CC 环路
   集成 VBUS 和 VIN 快速放电
   支持线路阻抗补偿
* 快充协议
   支持 PPS/PD3.0/PD2.0
   支持 QC4.0+/QC3.0/QC2.0
   支持 FCP/高低压 SCP
   支持 AFC
   支持 PE1.1/PE2.0
   支持 SFCP
* Type-C 接口
   内置 USB Type-C 接口逻辑
   支持 DFP/Source 角色
   支持 VCONN 和 Emarker 功能
   CC1/2 和 DPDM 引脚耐压大于 25V
* BC1.2 深圳模块
   支持 BC1.2 DCP 模式
   支持苹果 2.4A 模式识别
   支持三星 2A 模式识别
* 保护机制
   软启动
   输出过压保护
   输出欠压保护
   输入低电保护
   输出过流保护
   芯片过温保护
   NTC 过温保护
* 系统控制
   支持 NMOS/PMOS 通路管
   集成内部 Discharge
   支持 I2C 接口
   功率和电压档位灵活配置
   支持动态功率分配
* QFN-16(4x4mm) 封装
* >±4kV ESD HBM
